雷電災害是“聯合國國際減災十年”公布的極嚴重的十大自然災害。雷電的威害巨大，它可直接引起火災、爆炸和建筑物損毀、電氣設施損壞、通訊網絡癱瘓等事故，甚至還會造成人員傷亡，對國家財產、公共安全和人民群眾生產生活威脅很大。隨著氣候變化的加劇和經濟社會的發展，雷災出現的頻率和可能造成的損失也不斷加大。特別是現在的易燃易爆場所等更是要求系統的安全、實時、全天候無故障運行，防雷設施的穩定防護就顯得尤為重要。

    目前，國內相關檢測部門對炸藥庫、加油站、液化石油儲配站和煤礦等項目進行常規檢測時，只檢測防雷設備當時是否處于正常工作狀態，而實際需求卻是需要防雷設備24小時不間斷發揮作用，檢測過后如有防雷設備出現損壞無法正常工作，只能等到下一次檢測才有可能被發現，防雷設備運維的缺失將直接影響被保護設備的安全生產工作。

系統概述

    輝和科技云加油站配電系統防雷整體解決方案可監控用戶網絡中所有防雷設施，適用于網絡規模大，防雷設施數量多，分布較分散的用戶使用。實現對各站點防雷設施集中控制管理。可對站點內的防雷設施的狀態信息進行實時監控及集中統一管理，真正做到防雷設施管理的實時化、智能化、網絡化。

    該系統完全基于網絡傳輸，管理人員可以隨時隨地了解防雷設施的各種信息，提供完善的監測和報警平臺，并可以生成豐富的監測報告；該系統支持Web瀏覽器，管理人員可以通過遠程網絡瀏覽各網點防雷設施的工作狀況；該系統支持多站管理，適應多個監控現場集中監控的需要；該系統支持電話、短信息、實時打印等報警方式，一旦發生意外及時通知管理人員；該系統具有嚴密的權限管理功能，可以設定不同管理人員的瀏覽和操作權限。

系統架構

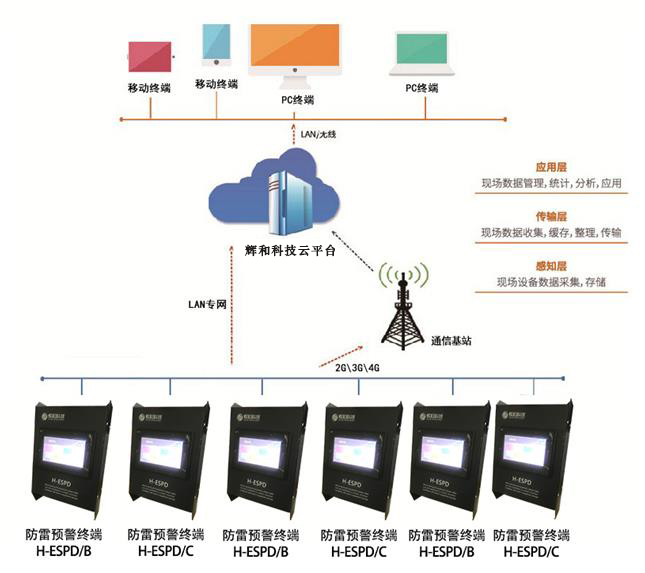

    輝和科技云加油站配電系統防雷預警系統，由云端服務平臺、系統報警設備、防雷預警終端組成。通過GPRS通訊信號與輝和科技云平臺監控系統進行通訊。

方案實現

    加油站沒有專業的維護人員，加油站的維護檢測是氣象局防雷檢測中心一年兩次年檢，可能存在空檔期問題。建設加油站的配電系統的防雷設施在線實時監測采用微訊通防雷預警設備，通過內部的局域網（或無線網絡）通道上傳至云端監控中心進行集中處理，以此建成一個具有自動報警功能兩級集中管理監控信息的智能安全監控管理網絡。實時在線監測起到了氣象局只有一年兩次年檢之外的空檔期，一有監測到異常直接短信通知維護管理人員，可避免財產損失和人員安全隱患。

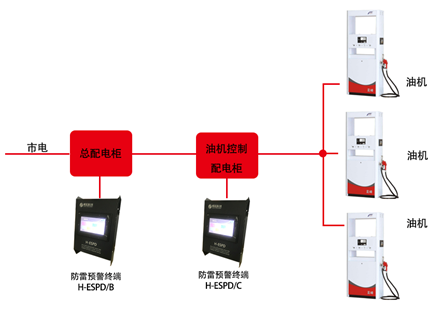

產品安裝位置設計

監測對象：對站內配電系統防雷狀態進行實時監測。

監測實現：在加油站總配電柜前端加裝防雷預警B級終端，在油機控制配電柜前端加裝防雷預警C級終端，用防雷預警終端采集加油區的防雷數據處理后上傳至云端監控中心，這樣云端監控中心就可以直接查看加油區的防雷設施的工作情況。

監測內容：防雷設施的工作狀態、雷擊次數、SPD是否老化等

  實時參數：雷擊次數、防雷器狀態。

報警信息：防雷器損壞、雷擊次數

系統功能

    輝和科技云加油站配電系統防雷預警系統可監控用戶網絡中所有防雷設施，實現對各站點防雷設施集中控制管理。具有使用簡單，安裝靈活方便、運行可靠、功能齊全、界面友好等優點。

系統特點

1、多數據采集：能夠?qū)崟r(shí)采集雷擊次數、防雷器狀態等，數據誤差小。

2、多種報警方式：現場聲光報警、手機微信、手機短信息報警等。設定報警信息后,系統可在不同的時刻通知不同的值班人員。

3、系統采用B/S架構，無需任何客戶端，減少運營成本。

4、增減設備簡單:系統設計時預留有接口,可隨時增減硬軟件設備,系統只要做少量的改動即可,可以在很短的時間內完成。

5、便捷的系統操作，同時支持PC與手機微信端，可輕松實現系統的所有功能。

系統配置
